Kullanılacak Devre Elemanları

Devre

trafik lambası-devre.png

Kodlar

MBLOCK 3 KODLARI

MBLOCK 5 KODLARI

trafik lambası-mblock5-.png

Kodları Arduino karta yükledikten sonra devre çalıştığında trafik lambası simülasyonunun oluşması gerekmektedir.

Trafik Lambası Simülasyonu Uygulaması

Trafik Lambası Simülasyonu uygulamamızda amacımız; kırmızı-sarı-yeşil renkleri ile 3 ledden oluşan devrenin kurulması ve bu üç ledin trafik lambası gibi belirli saniyelerde yanıp sönmesini sağlayan kodların yüklenerek çalıştırılması.



Devre çalıştığında;

10 saniye boyunca kırmızı ledin yanması, yeşil ve sarı ledin yanmaması

10 saniye sonra kırmızı ve sarı ledin beraber 2 saniye boyunca yanması

Yeşil ledin 5 saniye yanması, sarı ve kırmızı ledlerin yanmaması

En sonda sarı ve yeşil ledin beraber yanması.

​Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz. Ledler ile ilgili detaylı bilgiye Ledler, dirençlerle ile ilgili detaylı bilgiye Dirençler sayfasından ulaşabilirsiniz.

  • 3 adet Led (Sarı-Kırmızı-Yeşil)

  • 3 adet 220 ohm (Kırmızı Kırmızı Kahverengi) direnç

  • Arduino Uno

  • Breadboard

  • Jumper Kablolar

​Şekilde görüldüğü gibi 3 tane LEDin  + (uzun) bacakları 5,6 ve 7 nolu sayısal pinlere , 220 ohm dirençler ile bağlanır. LEDlerin –(kısa) bacakları breadboard üzerindeki –(eksi, mavi olan şeride) bağlanır ve Arduino kart üzerindeki GND(toprak -) pinine bağlanır.










Kodlama aşamasında, Ledin bağlı olduğu pin DÜŞÜK/ALÇAK seçilerek Ledin sönmesi, YÜKSEK seçilerek Ledin yanması sağlanır. Pin kutucuğuna tıklanarak ilgili pin numarası değiştirilebilir, bizim örneğimizde 5,6,7 sayısal pinleri kullanıldığı için bu şekilde değiştirmek gerekmektedir.​​​​

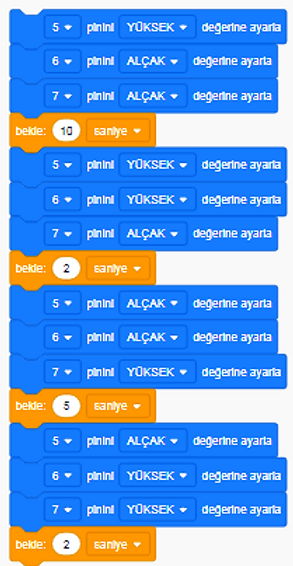

TINKERCAD KODLARI

trafik lambası-tinkercad.png
trafik lambası-mblock3.png
