BUTONLAR
Kullanılacak Devre Elemanları
Devre
Kodlar
MBLOCK 3 KODLARI
MBLOCK 5 KODLARI
TINKERCAD KODLARI

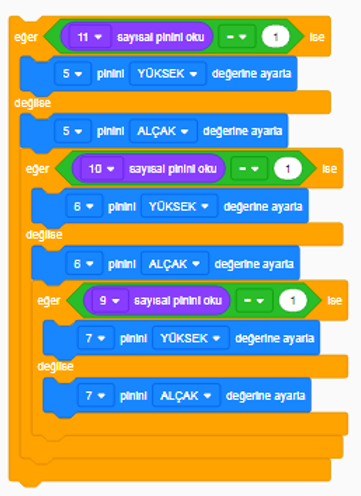

Butonlar basılmadığında 0, basıldığında 1 sayısal sonucu üretirler, butonları 9,10,11 numaralı sayısal pinlere bağladığımız için 0 yada 1 olması eğer ise değilse koduyla kontrol edilir, 1 ise 7,6,5 nolu pine sinyal gönderilir ve o led yakılır. Devrenin çalışması için gereken kodlar da mblockta buna göre oluşturup, Arduino kartına yüklenir.
3 Buton ile 3 Ledi Kontrol Etme Uygulaması
3 Buton ile 3 Ledi Kontrol Etme uygulamamızda amacımız; devreye bağlı ledlerin her birinin yanma durumunu, bir buton ile kontrol edilmesini sağlayan devreyi oluşturma ve kodları yükleyerek çalıştırma.
Devre çalıştığında;
Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz. Butonlar ile ilgili detaylı bilgiye Butonlar, Ledler ile ilgili detaylı bilgiye Ledler, dirençlerle ile ilgili detaylı bilgiye Dirençler sayfasından ulaşabilirsiniz.
3 Adet Led
3 Adet 220 Ohm Direnç
3 Adet 4 Bacaklı Çıt Çıt Buton
3 Adet 10 KOhm Direnç
Arduino Uno
Breadboard
Jumper Kablolar
Şekilde görüldüğü gibi Ledlerin –(kısa) bacakları GND pine, + (uzun) bacakları 220 ohm direnç ile 5,6,7 nolu dijital pinlere bağlanmıştır. Butonların sol alt bacakları 5V pinine, sağ alt bacakları 9,10,11 nolu dijital pinlere ve sağ alt bacakları 10 Kohm direnç ile GND pinine bağlanmıştır. GND ve 5V için breadboard ve arduino kart jumper kablo ile bağlanmıştır.
