Kullanılacak Devre Elemanları
Devre
Kodlar
Şekilde görüldüğü gibi RGB LEDin 3 adet kısa bacağı sırasıyla PWM pinlerinden 3,5,6 sayısal pinlerine bağlanmıştır. Potansiyometrenin 3 adet bacağı vardır, sağdaki bacak 5V’a, ortadaki bacak Anolog pinlerden birine(örneğimizde A0), soldaki bacak da GND’ye bağlanmalıdır. Devrenin çalışması için gereken kodlar mblockta oluşturulur ve Arduino kartına yüklenir.
MBLOCK 3 KODLARI

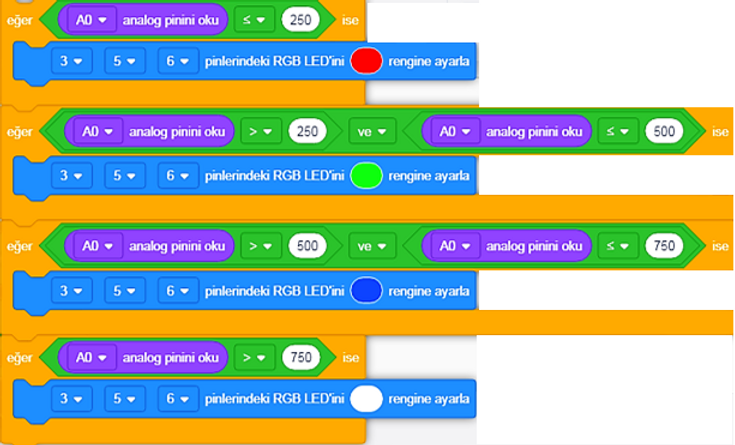

MBLOCK 5 KODLARI
TINKERCAD KODLARI
Analog oku pin (A) 0 yazan analog pin kutucuğuna tıklanarak ilgili pin numarası değiştirilebilir, bizim örneğimizde 0. analog pin kullanıldığı için 0 yazmaktadır.
Potansiyometre gibi analog donanımlar 0 ile 1023 arasında değer alabilirler, PWM pinleri ise 0-255 arasında değer alabilirler.
Mblockta kodları Arduino karta yükledikten sonra devre çalıştığında potansiyometreyi çevirdikçe ledin renginin kırmızı-yeşil-mavi-beyaz renklerinden birine değişmesi gerekmektedir.
POTANSİYOMETRE
Potansiyometre RGB Ledi Farklı Renklerde Yakma Uygulaması
Potansiyometre RGB Ledi Farklı Renklerde Yakma uygulamamızda amacımız; mBlock ile Arduino kartını kodlayarak potansyometrenin değerine göre RGB Ledin farklı renklerde yanmasını sağlayan devreyi oluşturmak. Potansiyometre ile ilgili detaylı bilgiye Potansiyometre sayfasından, RGB Led ile ilgili detaylı bilgiye RGB Led sayfasından ulaşabilirsiniz.
Potansiyometrenin değeri:
-
0-250 arasındaysa RGB Led Kırmızı yanacak.
-
250-500 arasındaysa RGB Led Yeşil yanacak.
-
500-750 arasındaysa RGB Led Mavi yanacak.
-
750-1024 arasındaysa RGB Led Beyaz yanacak.
Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz.
-
1 Potansiyometre
-
1 Adet RGB Led
-
1 adet 220 ohm direnç
-
Arduino Uno
-
Breadboard
-
Jumper Kablolar
