Kullanılacak Devre Elemanları
Devre
Kodlar
MBLOCK 3 KODLARI
MBLOCK 5 KODLARI
TINKERCAD KODLARI
Analog oku pin (A) 0 yazan analog pin kutucuğuna tıklanarak ilgili pin numarası değiştirilebilir, bizim örneğimizde 0. analog pin kullanıldığı için 0 yazmaktadır.
Potansiyometre gibi analog donanımlar 0 ile 1023 arasında değer alabilirler, PWM pinleri ise 0-255 arasında, bu iki değeri dengeleyebilmek A0'dan gelen değeri 4'e böleriz.
Mblockta kodları Arduino karta yükledikten sonra boşluk tuşuna basarak çalıştırabilirsiniz, devre çalıştığında potansiyometreyi çevirdikçe ledin parlaklığı değişmesi gerekmektedir.
POTANSİYOMETRE

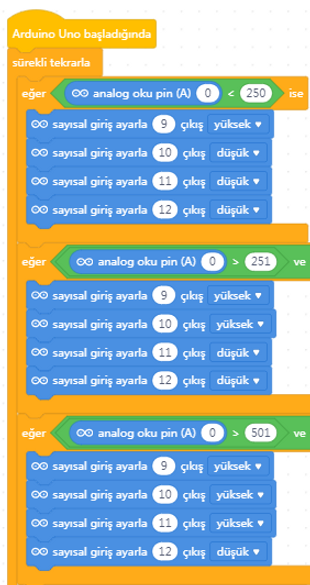

Potansiyometre İle 4 Ledi Sırayla Yakma Uygulaması
Potansiyometre İle 4 Ledi Sırayla Yakma uygulamamızda amacımız; mBlock ile Arduino kartını kodlayarak potansyometrenin değerine göre ile Ledlerin sırayla yanmasını sağlayan devreyi oluşturmak.
Potansiyometrenin değeri:
-
0-250 arasındaysa 1. Led yanacak.
-
250-500 arasındaysa 1-2. Led yanacak.
-
500-750 arasındaysa 1-2-3. Led yanacak.
-
750-1024 arasındaysa 1-2-3-4. Led yanacak.
Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz. Ledler ile ilgili detaylı bilgiye Ledler, potansiyometre ile ilgili detaylı bilgiye Potansiyometre sayfasından sayfasından ulaşabilirsiniz.
-
1 Potansiyometre
-
4 adet Led
-
4 adet 220 Ohm Direnç
-
Arduino Uno
-
Breadboard
-
Jumper Kablolar
Şekilde görüldüğü gibi LEDlerin –(kısa) bacakları GND pinine, + (uzun) bacakları 220 ohm direnç ile 9,10,11,12 nolu dijital pinlere bağlanmıştır. Potansiyometrenin 3 adet bacağı vardır, sağdaki bacak 5V’a, ortadaki bacak Anolog pinlerden birine(örneğimizde A0), soldaki bacak da GND’ye bağlanmalıdır. Devrenin çalışması için gereken kodlar mblockta oluşturulup ve Arduino kartına yüklenir.
