Kullanılacak Devre Elemanları
Devre
Tinkercad Circuits similasyon ortamında oluşturulan yukarıdaki devrede görüldüğü gibi Potansiyometrenin 3 adet bacağı vardır, sağdaki bacak 5V’a, ortadaki bacak Anolog pinlerden birine(örneğimizde A0), soldaki bacak da GND’ye; buzzerın –(kısa) bacağı GND pine, + (uzun) bacağı 6 nolu pine bağlanmalıdır.
Kodlar
MBLOCK 3 KODLARI

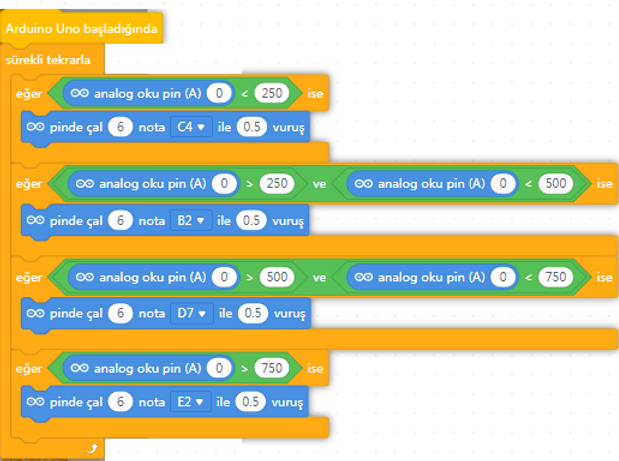

MBLOCK 5 KODLARI
TINKERCAD KODLARI
Analog oku pin (A) 0 yazan analog pin kutucuğuna tıklanarak ilgili pin numarası değiştirilebilir, bizim örneğimizde 0. analog pin kullanıldığı için 0 yazmaktadır.
Potansiyometre gibi analog donanımlar 0 ile 1023 arasında değer alabilirler, PWM pinleri ise 0-255 arasında değer alabilirler.
Mblockta kodları Arduino karta yükledikten sonra devre çalıştığında potansiyometreyi çevirdikçe buzzerdan 4 farklı notada ses çıkması gerekmektedir.
POTANSİYOMETRE
Potansiyometre İle Buzzerın Sesini Kontrol Etme Uygulaması
Potansiyometrenin Değerini Seri Porttan Okuma uygulamamızda amacımız; mBlock ile Arduino kartını kodlayarak potansiyometrenin değerine göre buzzerın sesini kontrol etmeyi sağlayan devreyi oluşturmak. Potansiyometre ile ilgili detaylı bilgiye Potansiyometre sayfasından, buzzer ile ilgili detaylı bilgiye Buzzer sayfasından ulaşabilirsiniz.
Potansiyometrenin değeri:
-
0-250 arasındaysa Buzzer C4 notasını yarım vuruş çalsın,
-
250-500 arasındaysa Buzzer B2 notasını yarım vuruş çalsın,
-
500-750 arasındaysa Buzzer D7 notasını yarım vuruş çalsın,
-
750-1024 arasındaysa Buzzer E2 notasını yarım vuruş çalsın.
Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz.
-
1 Adet Potansiyometre
-
1 Adet Buzzer
-
Arduino Uno
-
Breadboard
-
Jumper Kablolar
