Akordeon Uygulaması

​

Akordeon uygulamamızda amacımız; 1 saniye aralıklarla sırasıyla 5 Ledin yanması ve 1 saniye aralıklarla sırasıyla 5 Ledin sönmesi için devrenin kurulması ve kodların yüklenerek çalıştırılması. Ledlerin yanma şekli ve sönme şekli dıştan içe doğru ilerlediği için akordeon uygulaması olarak isimlendirilmiştir.

​

Devre çalıştığında;

13. ve 9. Pine bağlı Ledler yanacak, 1 saniye sonra

13. ve 9. Pine bağlı Ledler sönecek, 1 saniye sonra

12. ve 10. Pine bağlı Ledler yanacak, 1 saniye sonra

12. ve 10. Pine bağlı Ledler sönecek, 1 saniye sonra

11. Pine bağlı Led yanacak, 1 saniye sonra

11. Pine bağlı Led sönecek.

​​

​Devrenin şemasını Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları mBlockta oluşturarak Arduino karta yükleyeceğiz. Ledler ile ilgili detaylı bilgiye Ledler, dirençlerle ile ilgili detaylı bilgiye Dirençler sayfasından ulaşabilirsiniz.

​

​

​

​

​

• 5 adet LED

• 5 adet 220 ohm Direnç

• Arduino Uno

• Breadboard

• Jumper Kablolar

​

​

​

​

​

​Şekilde görüldüğü gibi Ledlerin  + (uzun) bacakları 9,10,11, 12 ve 13 nolu sayısal pinlere bağlanır. Ledlerin –(kısa) bacakları 220 ohm dirençler ile breadboard üzerindeki –(eksi, mavi) şeride bağlanır, breadboarddaki - şerit jumper kablo ile arduino kart üzerindeki GND(toprak -) pinine bağlanır.

​

​

​​

​

​

​

​

​

​

​

​

​​

​

​

​

​

​

​

​

​

​

​

​




​

​

​

​

​

​

​

​

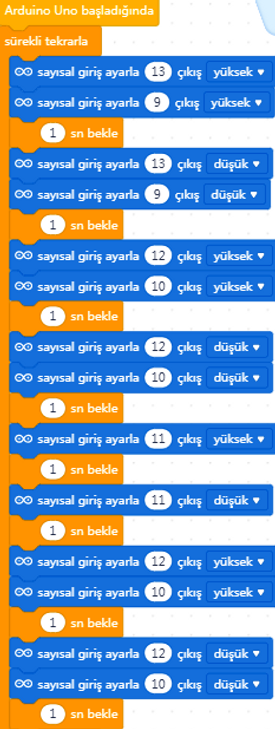

Kodlama aşamasında, Ledin bağlı olduğu pin DÜŞÜK/ALÇAK seçilerek Ledin sönmesi, YÜKSEK seçilerek Ledin yanması sağlanır. Pin kutucuğuna tıklanarak ilgili pin numarası değiştirilebilir, bizim örneğimizde 13, 12, 11,10,9 sayısal pinleri kullanıldığı için bu şekilde değiştirmek gerekmektedir.​​​​
