Kullanılacak Devre Elemanları
Devre
Dc motoru L298N motor sürücü kartının sağdaki OUT3-OUT4 girişlerine bağladığımız için, Arduino kartın 6. sayısal pinini L298N motor sürücü kartının IN3 girişine ve Arduino kartın 7. sayısal pinini L298N motor sürücü kartının IN4 girişine bağlıyoruz. L298N motor sürücü kartının GND pinini Arduino kartının GND pinine ve pilin - (siyah) kablosuna, pilin + (kırmızı) kablosunu da L298N motor sürücü kartının 12V pinine bağlıyoruz. Butonun sol alt bacağı 5V pine, sağ üst bacağı 7 nolu pine ve sağ üst bacağı 10 Kohm direnç ile GND pine bağlanmıştır. Devrenin çalışması için gereken kodları aşağıdaki gibi oluşturarak ve Arduino kartına yükleyelim.
Kodlar
MBLOCK 3 KODLARI

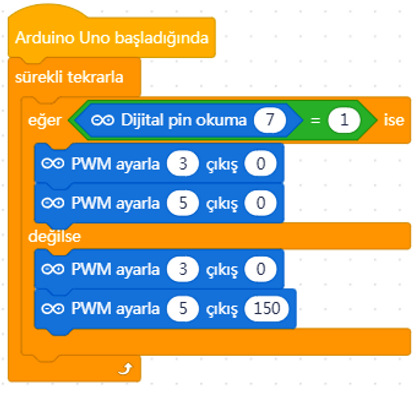

MBLOCK 5 KODLARI
TINKERCAD KODLARI
Kodları Arduino karta yükledikten sonra devre çalıştığında devredeki buton basılıysa DC motorun ileri yönlü dönmesi, buton basılı değilse DC motorun geri yönlü dönmesi gerekmektedir.
DC MOTOR
Dc Motoru Butonla Çalıştırma Uygulaması-2
DDc Motoru Butonla Çalıştırma uygulamamızda amacımız; devredeki buton basılıysa DC motorun ileri yönlü dönmesini, buton basılı değilse DC motorun geri yönlü dönmesini sağlayan devreyi oluşturmak.
Devre çalıştığında
Buton basılıysa Dc motor -->İleri Dön
Buton basılı değilse Dc motor -->Geri Dön
Devrenin şemasını Fritzing ve Tinkercad ile oluşturup inceleyeceğiz daha sonra devreyi breadboard üzerine kurup kodları Arduino karta yükleyeceğiz. DC Motor ile ilgili detaylı bilgiye DC Motor sayfasından, Butonlar ile ilgili detaylı bilgiye Butonlar sayfasından ulaşabilirsiniz.
-
1 Adet DC Motor
-
1 Adet 4 Bacaklı Çıt Çıt Buton
-
1 Adet 10 KOhm Direnç
-
Arduino Uno
-
Breadboard
-
Jumper Kablolar
